结构光相机24V DC电源线线芯颜色变更说明

变更内容

自2025-6-15起,梅卡曼德公司结构光相机24V DC电源线的线芯颜色标准将由原色组合:

  • : V-(0VDC)
  • : V-(0VDC)
  • : V+(24VDC)
  • : V+(24VDC)
  • 黄绿: PE(保护接地)

变更为新色组合:

  • : V-(0VDC)
  • : V-(0VDC)
  • : V+(24VDC)
  • : V+(24VDC)
  • 黄绿: PE(保护接地)

变更说明

  1. 颜色规范优化
    新颜色方案(黑/红)符合国际通用电源极性标识规范,便于快速区分正负极,降低接线错误风险。

  2. 线签辅助标识

    整根线缆上贴有线缆标签

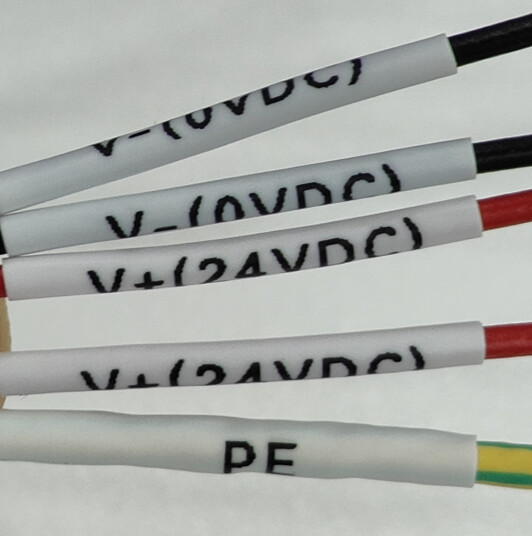

    每根线芯均粘贴说明标签,明确标注以下信息:

    • V+(24VDC)
    • V-(0VDC)
    • PE(保护接地)

注意事项

:white_check_mark: 接线前请务必核对线芯标签
:x: 请勿仅凭颜色直接接线(需以标签标注为准)

技术咨询

如有接线疑问,请联系:
:telephone_receiver: 技术支持热线:400-9696-010
:e-mail: 邮箱:service@mech-mind.net
